こんにちは.SUGAR SWEET ROBOTICSのysugaこと菅 佑樹です.
このブログで,5回にわけてアールティさんのTurtleBot2 Kobukiの使用レポートを書くことになりました.よろしくお願いします.
5回の連載では,Kobukiの基本的な機能解説から始まり,ロボット用プラットフォームソフトウエアである「ROS」や「OpenRTM-aist」を使ったロボットの活用法について解説しますので,楽しみにしてくださいね.

我が家にKobukiがやってきた

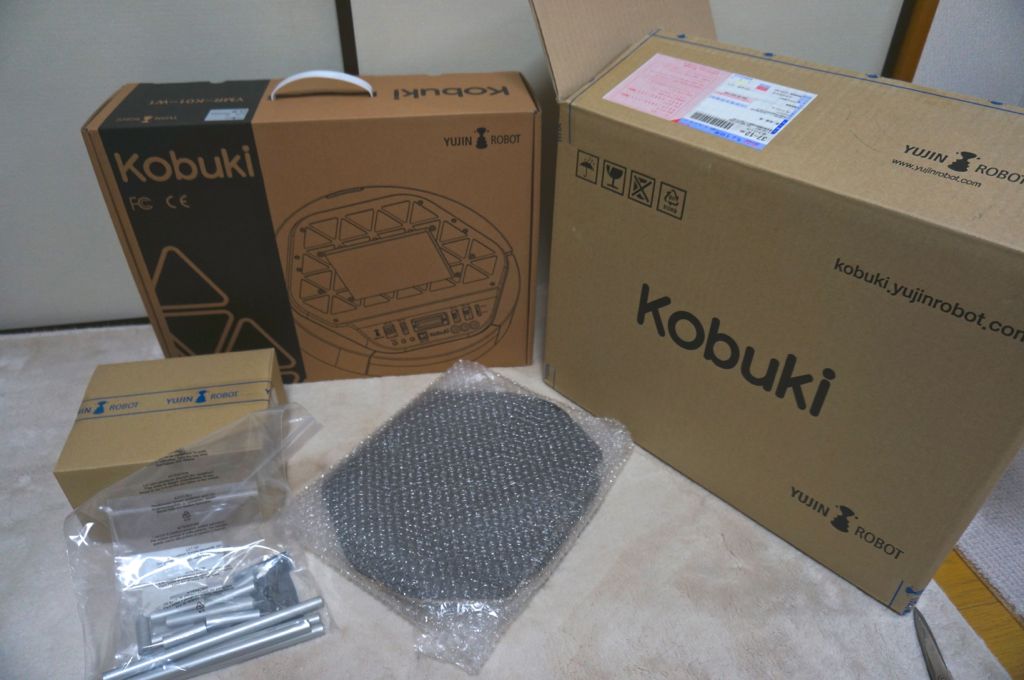

そんなわけで,アールティさんからTurtleBot2 Kobukiが送られてきました.結構大きな段ボール一箱です.
DSC00431

中身はこんな感じです.Kobuki本体とプレート,支柱,ボルト,充電用のACアダプタとドッキングステーションが入っています.
DSC00434

あと,Kinectを搭載するためのコネクタを購入しました.Kinectを使って行く際に解説したいと思っています.

さて,Kobuki本体を開いてみましょう.

Kobukiは対向2輪型の移動台車で,前後にキャスターが付いた4点接触型の足回りを持っています.キャスターには鉛直方向の回転軸が付いておらず,旋回時は滑らせるように使うようです.このキャスターは簡単に外せますが,ロボットの重心がほぼ中央にあるようなので,外さない方が良いかな,と思います.
DSC00511

Kobuki本体には,後部パネルに沢山のコネクタが配置されています.
左上から順に,19V2A出力,12V5A出力,汎用入出力端子(D-SUB25ピン),12V1.5A出力,5V1A出力.
また,下の段には,Statusランプ,プログラム制御可能なLED1,LED2,PCと接続するためのUSBコネクタ,入力ボタンB0, B1, B2です.
後面から見て,右側側面に電源スイッチとACアダプタで充電するためのコネクタがあります.
DSC00441

ロボットの前方には,接触センサがあり,正面と左右の3カ所の接触を弁別することが出来ます.また,ドッキングステーションとの距離関係を計測するための赤外線センサが,これも正面と左右の3カ所に搭載されています.
DSC00447

Kobukiの上にプレートと支柱を組み立てる

上面が平らなのでPCをそのまま置くことも可能ですが,プレートと支柱を購入すれば,Kobukiの上に台座を組むことが出来て便利です.プレートは木製で,汎用の穴(M3ボルト用のバカ穴ですね)が開けられてるので,何か設置するのにも適していますし,簡単に追加工ができます.

さて,このプレートについて説明書などが無いのですが,ひとまず組み立ててみました.

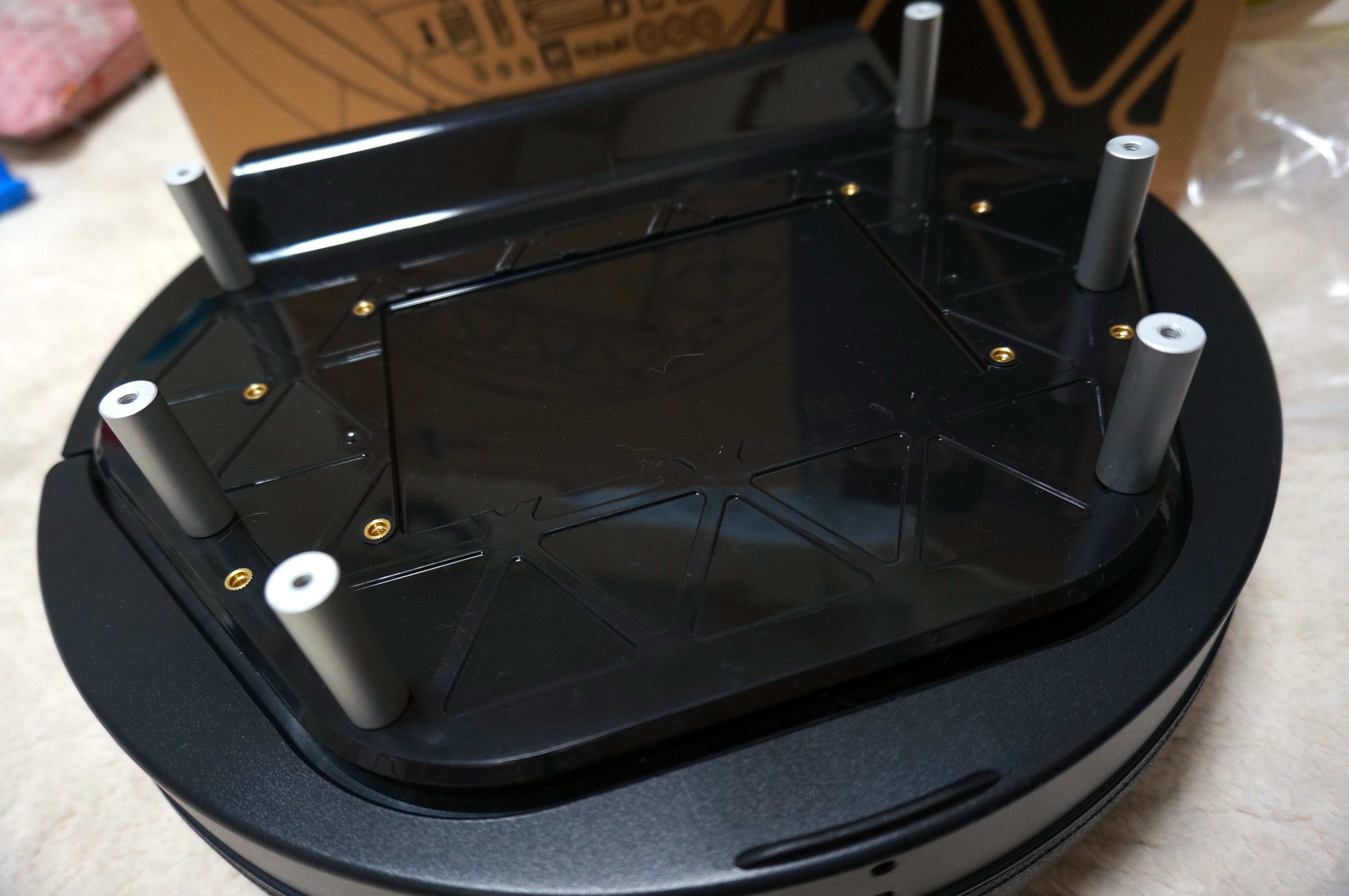

まず小さな支柱を6本立てます.
DSC00455

次に,1番目のプレートに,2番目に短い支柱を4本立てます.1番目のプレートには,左右に長穴が刻んであります.
この位置は良く間違えちゃいますが,L字レンチを使えば,全部分解しなくても組めますがね.
DSC00495
そしてKobukiの上に重ねて上からボルトで固定.

次のプレートにはKinectを固定しますが,Kinectは改造が必要です.これについては自己責任でお願いします.

底面側からスリットの入ったパーツを外して行きます.
DSC00471

ここにマイナスドライバを突っ込んで外します.両面テープで固定されているだけなので無理矢理外せるんですが,このときにほとんどの人は,このスリットの入ったパーツを壊しちゃうと思います.
DSC00474

星形の穴がついているボルトが,左右に2本ずつ見えるようになります.黒い両面テープに隠れている場合もあるので,丁寧にはがしてみてください.この穴は「ヘクサロビュラー穴」と呼ばれるもので,通称「トルクス」なんて呼ばれていますが,実はトルクスは登録商標です.ウォークマンみたいなもんですね.この星形のレンチはT10という規格のレンチなら回すことが出来ます.外側の2本を外します.
DSC00475

そして次に短い2本の支柱をKinectに差し込んで,2番目のプレートと固定します.
DSC00487

んで,Kinectを搭載したプレートを乗せて,支柱と最上段のプレートを乗せます.
DSC00497

完成するとこんな感じです.
DSC00513

Kinectのコネクタについては,次の機会に紹介しますね.

充電ステーションを組み立てるとこんな感じ.ニャンコの充電ステーション(笑) と並べてみました.
DSC00464

動作確認

さて,Kobukiを動かして行きます.今回はアールティさんで開発したlibkobukiを使います.(リンク先は、ダウンロードページです。IDにKobukiのシリアル番号、パスワードはkobukiと入れて右クリックでダウンロードしてください。)
Windows, Mac, Linuxで利用可能なC++用のライブラリですが,この記事ではWindows 7とUbuntu Linux 12.04で使って行きます.どちらも64bit版です.

PCとKobukiを接続しますが,電源スイッチを入れてから指しましょう.
Windows7ではKobukiとPCを接続するとドライバを要求されますが,FTDI社のUSB-シリアル変換IC用のドライバをインストールして対応します.
ここからダウンロードできます.
http://www.ftdichip.com/Drivers/VCP.htm
Ubuntu 12.04ではドライバインストールが必要ありませんでした.

libkobukiにはインストーラが付属しており,インストールした後に再起動する必要があります.

再起動後はkobuki_demoというプログラムがインストールされますが,引数にCOM1とかCOM2というポート番号を渡す必要があるプログラムなので,コマンドプロンプトを開いて,以下のようなコマンドで実行します.

C:¥> “%LIBKOBUKI_ROOT%bin¥kobuki_demo” COM1

LIBKOBUKI_ROOTという環境変数が設定されています.これは通常はC:¥Program Files (x86)¥RT_net¥libkobukiというフォルダを指しています.
もし,COM以下の番号が9を超える場合は,以下のように指定します.

C:¥> “%LIBKOBUKI_ROOT%bin¥kobuki_demo” ¥¥.¥COM11

Ubuntuではdebファイルからインストールができ,kobuki_demoコマンドでdemoを実行出来ます.これにもシリアルポートのデバイスファイル名が必要になります.また,通常のシステムだと,デバイスファイルのパーミッションの再設定が必要になります.自動的にパーミッションを変えてくれる設定もありますが,ここでは説明は省きます.

>> sudo chmod 666 /dev/ttyUSB0
>> kobuki_demo /dev/ttyUSB0

※動かない場合は、システムにインストールされたライブラリのリストを更新するコマンド
>>ldconfig
を行なってください。

demoでは,矢印キーでロボットを操作したり,スイッチ入力やLEDの色を制御したり出来ます.
screenshot

前進 : uもしくは矢印上
右旋回: kもしくは矢印右
左旋回: hもしくは矢印左
後退 : mもしくは矢印下
停止 : jもしくはスペースキー
LED1緑点灯: 8
LED1緑消灯: i
LED1赤点灯: 9
LED1赤消灯: o
LED2緑点灯: 0
LED2緑消灯: p
LED2赤点灯: –
LED2赤消灯: @
ドッキングステーションへ期間: d

近距離からdockコマンドを送ると失敗することもありますが,今後アップデートされていくはずです.

まとめ

ひとまず,届いてから動作確認をするところまで解説しました.
次回は,kobukiをROSを使って動作させる方法について解説しますのでご期待ください.

こんな感じで,TurtleBot2 Kobukiを紹介して行きますのでよろしくお願いします.
